1、产品简介
   1.1 用途

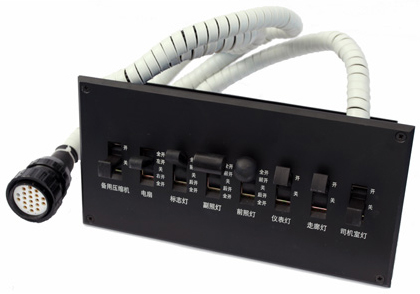

       QBK系列扳键开关组适用于铁路机车（内燃、电力），是司机用来操纵机车运行的主令控制器，是利用控制电路的低压电器间接控制主电路的电气设备。
   1.2 产品执行标准
       GB/T 21413.1-2008 铁路应用 机车车辆电气设备 第1部分：一般使用条件和通用规则
       GB/T 21413.2-2008 铁路应用 机车车辆电气设备 第2部分：电工器件 通用规则
       TB/T1455-1997 机车按键开关技术条件

2、技术规格
        额定电压（Ue）DC 110V
        额定电流（Ie）:
        QCF1型触头（DC13） DC 1.5A
        QCF1A型触头（M5螺栓） DC 25A
        QCF1A型触头 （M6螺栓） DC 40A
        QKW5型触头（DC13）DC 1A
        QKW4型触头（DC13）DC 10A

        约定发热电流（Ith）
        QCF1型触头（DC13）DC 15A
        QKW5型触头（DC13）DC 10A
        QKW4型触头（DC13）DC 20A
    2.3 防护等级
        防护等级（污染等级3）
        过电压：2类过电压（OV2）
    2.4 寿命
        机械寿命＞106次
        电寿命＞105次

3、产品分类及型号说明
