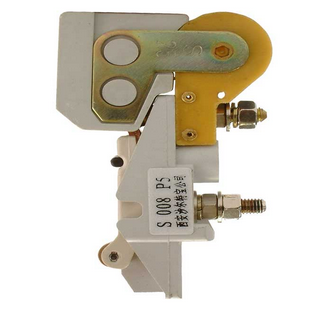

S008系列凸轮开关具有永磁灭弧、接触电阻小、分断能力强、抗熔焊性好、模块化等特点。现主要应用于S140系列直流接触器、L系列扳钮开关、S126系列锁开关等。

 产品参数

额定电压(Ue)	DC 110V
额定电流(Ie) （DC13）S008P5	DC 25A
额定电流(Ie) （DC13）S008P6	DC 40A
绝缘等级	1.5KV／3
动作力	4N
接线部分	IP00
接点部分	IP00
接线方式 S008P5	M5螺栓
接线方式 S008P6	M6螺栓
重量	约100g
机械寿命	>1×106
电寿命	>1×105

型号规格

外形安装尺寸

* S008P5、S008P6凸轮开关接线时有极性要求，接线时应按标识极性接线。
